Tascam MZ-223 2HE 3 zone installatie mixer met 7 ingangen

Productbeschrijving

De Tascam MZ-223 is een rackmount mixer, ontworpen voor vaste installaties in winkels, openbare gelegenheden, restaurants, bars, pretparken of hotels.
Hij kan worden gebruikt om achtergrondmuziek en aankondigingen van diverse bronnen naar drie verschillende ruimtes of zones te sturen.
Elk van de zeven ingangskanalen kan naar één of alle drie de uitgangszones worden geleid.

De mixer biedt vijf stereo-ingangskanalen voor lijn niveausignalen van analoge bronnen zoals mediaspelers, tuners of cassettedecks.
Twee kanalen kunnen worden omgeschakeld naar phono om platenspelers (draaitafels) aan te sluiten.
Elk kanaal heeft een eigen versterkingsregelaar, piek-LED en niveaufader.
Twee extra microfoon ingangskanalen met niveauregelaars, LED-niveaumeters en 3-bands equalizers zijn beschikbaar voor aankondigingen, spraakversterking, karaoke of andere toepassingen met dynamische microfoons.
Bij gebruik voor bijvoorbeeld aankondigingen kan de ingebouwde talk over functie automatisch het volume van de achtergrondmuziek verlagen op basis van het microfoonvolume.

Elk van de drie zone-hoofduitgangen is uitgerust met niveauregeling, een LED-niveaumeter en een 3-bands equalizer.

Er is ook een onafhankelijke monitoringuitgang voor de controlekamer en een hoofdtelefoonuitgang met niveauregeling die kan worden gebruikt voor pre-fader monitoring van geselecteerde ingangskanalen en alle zone-uitgangen.

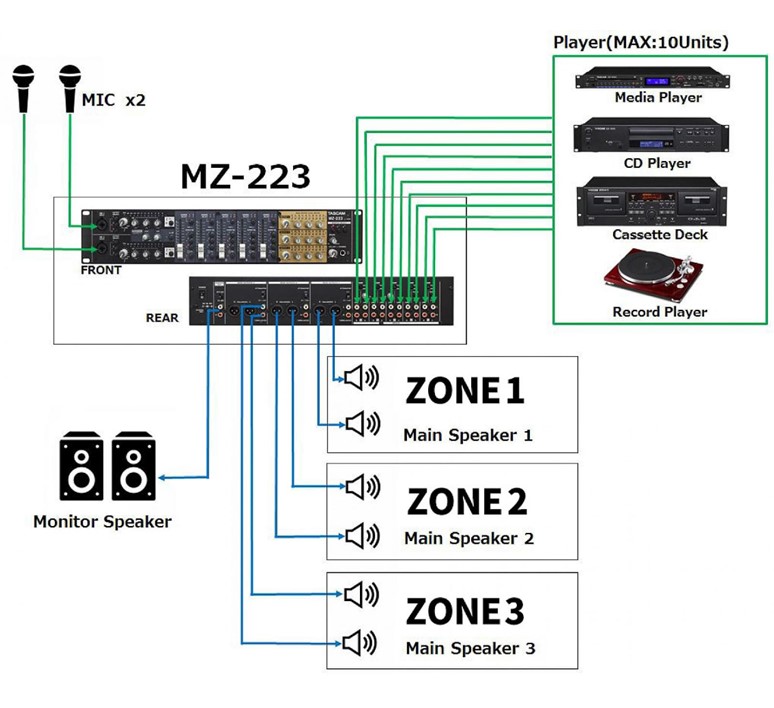

De MZ-223 maakt het mogelijk om meerdere audiobronnen te mixen, te scheiden en te routeren naar drie onafhankelijke zones of bestemmingen met behulp van bekende volumeregelaars en toewijzingsknoppen.
Audiosignalen kunnen worden ingevoerd naar vijf mixkanalen, elk met twee selecteerbare sets ongebalanceerde RCA-type stereo-ingangsparen, wat neerkomt op in totaal tien ongebalanceerde stereo lijningangen.
Kanaal één en twee kunnen worden ingesteld voor phono-niveau signalen voor gebruik met platenspelers.
Tascam MZ-223 microfooningangen op het voorpaneel: Handig geplaatst op het voorpaneel zijn twee XLR-ingangen beschikbaar voor het aansturen van microfoonvoorversterkers van studiokwaliteit en een talk over (ducking) circuit voor eenvoudig voice-over- en aankondigingswerk.

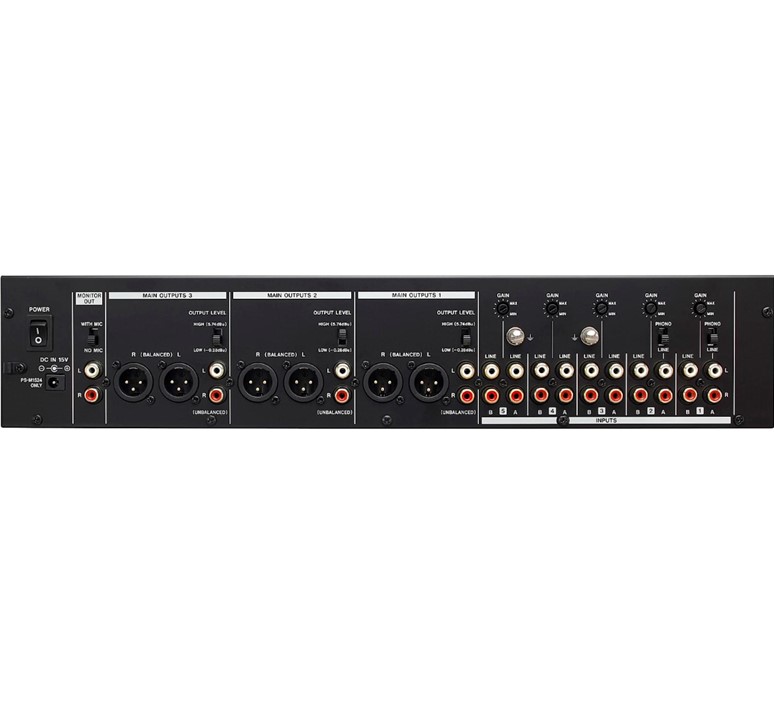

De drie onafhankelijke zone-uitgangen zijn elk voorzien van een combinatie van gebalanceerde XLR- en ongebalanceerde RCA-connectoren voor lange kabellengtes of aansluiting op gangbare versterkers of actieve luidsprekers.

Deze flexibiliteit maakt het bijvoorbeeld mogelijk om muziek naar zone één te sturen, omgevingsgeluid of natuurlijke geluiden naar zone twee en een aparte muziektrack of een gesproken aankondiging naar zone drie.
De handige “Talk over”-functie verlaagt automatisch elk gemengd uitgangssignaal van de betreffende zones, zodat de stemmen te horen zijn tijdens het gebruik van de microfoons.

Er is ook een monitor uitgang die audio naar een externe recorder kan sturen om het vastleggen van gebeurtenissen te vereenvoudigen of die kan worden gebruikt om extra monitorluidsprekers aan te sturen.

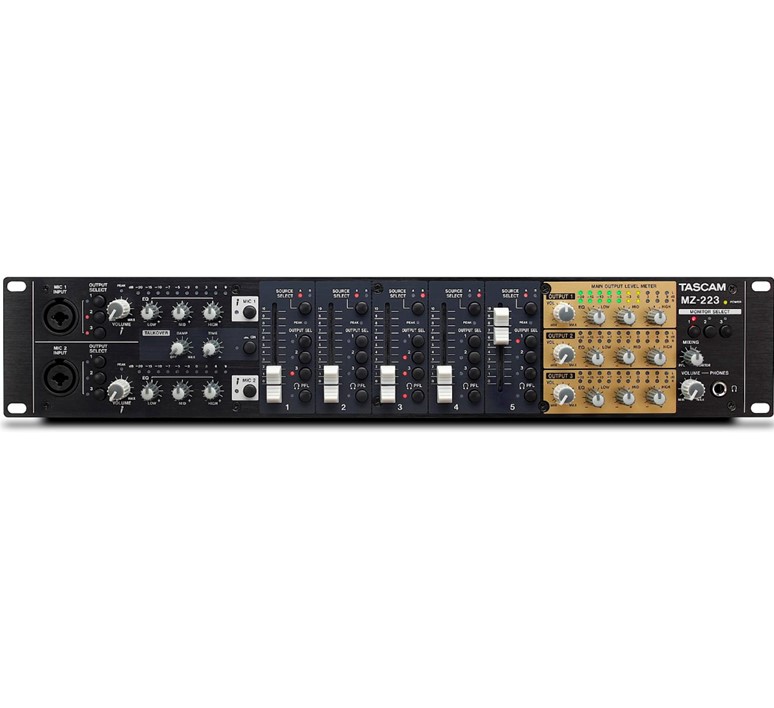

Het compacte frontpaneel met de bekende volumeregelaars, selectieknoppen, voorluisterknoppen en piekniveau-indicatoren maakt de MZ-223 eenvoudig en snel te installeren en te bedienen.

De volume- en EQ-knoppen voor de zone-uitgangen zijn overzichtelijk geplaatst en de uitgangsniveaus van de zones zijn perfect zichtbaar via grote 10-segments stereo LED-niveaumeters.
Een hoofdtelefoonuitgang met niveauregeling maakt pre-fader monitoring van geselecteerde ingangskanalen en de zone-uitgangssignalen mogelijk.

Specificaties

– microfooningangen 1-2 gebalanceerde XLR-3-31 (1: massa, 2: +, 3: -)
– ongebalanceerde 6,3mm TRS/jack aansluitingen (tip:+, ring: -, huis: massa)
– ingangsimpedantie 33 kOhm
– nominaal ingangsniveau -65 dBu (volume knop op max)
– ongebalanceerd -30 dBu (volume knop op min)
– lijningangen (ongebalanceerd) RCA/tulp aansluitingen
– nominaal ingangsniveau -10 dBV
– maximaal ingangsniveau 10 dBV
– ingangsimpedantie 22 kOhm
– hoofduitgangen (ongebalanceerd) RCA-pinaansluitingen, nominaal uitgangsniveau -10 dBV
– maximaal uitgangsniveau 6 dBV
– uitgangsimpedantie 200 Ohm
– hoofduitgangen (gebalanceerd) XLR-3-32 (1: massa, 2: +, 3: -)
– nominaal uitgangsniveau 4 dBu
– maximaal uitgangsniveau 24 dBu
– uitgangsimpedantie 200 Ohm
– monitoruitgangen RCA/tulp aansluitingen
– nominaal uitgangsniveau -16 dBV
– maximaal uitgangsniveau 0 dBV
– uitgangsimpedantie 200 Ohm
– hoofdtelefoonuitgang 6,3 mm stereo-aansluiting
– maximaal uitgangsvermogen 50mW + 50mW (bij een belasting van 32 Ohm)
– frequentierespons 20 Hz – 20 kHz
– vervorming < 0,03%
– overspraak 65 dB
– voeding speciale AC-adapter (PS-M1524)
– ingangsspanning AC 100-240 V – 50/60 Hz
– uitgangsspanning DC 15V
– uitgangsstroom 2,4A
– stroomverbruik 35W
– totale afmetingen (breedte x hoogte x diepte) 482mm x 88mm x 93mm
– gewicht 2,5 kg
– maximale bedrijfstemperatuur 5 – 35C
