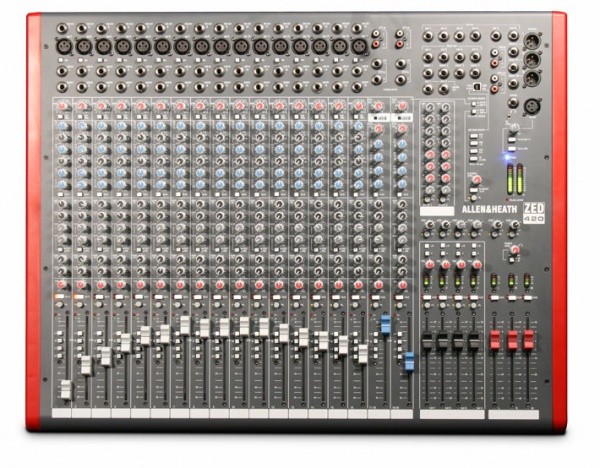

Allen & Heath ZED-420 16x mono & 2x stereo & USB, Sonar software

Productbeschrijving

De ZED Max-serie omvat onze grootste analoge live-geluidsmixers, ontworpen voor bands en locaties die maximaal 36 ingangskanalen plus 4 groepen en stereo-opnamen nodig hebben.

De Allen & Heath ZED-420 is een 4 bus mixer voor liveoptredens en opnames:
– 16x microfoon-/lijnkanalen met inserts
– 2x stereokanaal
– 2 in-/2 uit-USB-audio-interface
– 6x aux-sends (2x pre, 2x post, 2x pre/post)
– 4x subgroep
– XLR-hoofduitgangen met insert-punten
– 4-bands EQ met regelbare midden frequentie
– 7 x 2 matrix

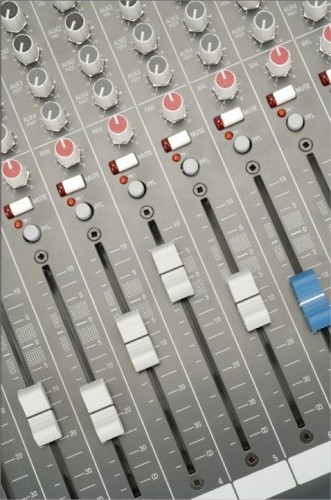

– duurzame 100mm faders

USB-interface voor flexibele stereo-opname:
Alle ZED Max-modellen beschikken over een 2-kanaalsinterface met flexibele send-opties, waaronder main mix l+r pre- of post-fader, Aux 1-2 of Aux 3-4.
De USB-return komt terug op een stereokanaal voor weergave en monitoring.

MusiQ krachtige EQ:
Onze analoge engineers hebben de MusiQ EQ speciaal voor ZED-mixers ontworpen en de curves en doelfrequenties zorgvuldig geoptimaliseerd voor een gebruiksvriendelijke, muzikale EQ die zowel op het podium als in de studio even goed presteert.
Elke ZED Max-mixer beschikt over een responsief 4-bands, regelbare hoog- en laag-midden EQ-ontwerp met geoptimaliseerde helling (of Q-factor) voor het egaliseren van individuele instrumenten.

Uitzonderlijke audiokwaliteit schoon, stil en veel gain:
De voorversterkers op ZED Max-mixers bieden een enorme gain van 69 dB, genoeg voor dynamische microfoons met een lage output en stille akoestische bronnen, terwijl ruis en vervorming tot een minimum worden beperkt.
De gain is gelijkmatig verdeeld over de gain regeling, wat zorgt voor nauwkeurige controle op alle niveaus.

Specificaties

Ingangen:
– mono kanaal (XLR) ingang -10 tot –60 dBu nominaal (+11 dBu max)
– mono kanaal lijningang (jack-aansluiting) +10 tot –40 dBu (+31 dBu max)
– stereo-ingang (jack- of phono-aansluitingen) 0 dBu nominaal (regeling = uit tot +15 dB)

Uitgangen:
– L/R-uitgangen (XLR) 0 dBu nominaal. +21 dBu max
– Aux- en FX-uitgangen (jack-aansluitingen) 0 dBu nominaal. +21 dBu max
– opname- en monitoruitgangen (phono-aansluitingen) 0 dBu nominaal. +21 dBu max

Frequentierespons:
– mic-ingang naar mix L/R-uitgang, 30 dB versterking +0,5/-1 dB 10 Hz tot 30 kHz
– lijningang naar mix L/R-uitgang 0 dB versterking +0,5/-1 dB 10 Hz tot 30 kHz
– stereo ingang naar Mix L/R-uitgang +0,5/-1 dB 10 Hz tot 30 kHz

THD+n:
– mic in naar Mix L/R Out, 10dB versterking 1kHz +10dBu uit 0,002%
– mic in naar Mix L/R Out, 30dB versterking 1kHz 0,01%
– lijn in naar Mix L/R Out 0dB versterking 0dBu 1kHz 0,003%
– stereo in naar Mix L/R Out 0dB versterking +10dBu 1kHz 0,002%
– gitaar input naar Mix L/R Out, 0dBu, Boost UIT 0,015%
– gitaar input naar Mix L/R Out, 0dBu, Boost IN 2% Tweede harmonische

Dynamiek:
– analoog vanaf nominaal (0Vu) 21dB
– USB in- en uitgang reikwijdte vanaf nominaal (0Vu) 14dB

Ruis:
– mic pre in bij maximale versterking 150R ingang Z 22-22 kHz -127 dBu
– mix l/r-uitgang, l/r-faders = 0, minimale niveaus, 22-22 kHz -96 dBu
– mix l/r-uitgang, L/R-faders = 0, minimale niveaus, 22-22 kHz -96 dBu

USB-audio codec (coder/decoder)
– USB-audio-ingang/-uitgang: USB 1.1-compatibel, 16-bits
– samplefrequentie: 32, 44,1 of 48 kHz
